第四章 耐火材料的更換裝配
供料機上的耐火材料由用戶自備，不隨機供應。經常更換的耐火材料有：料碗、沖頭、料筒、料盆。原因是為適應各種規格制品的料滴成型，以及這些耐火材料很容易破裂和磨損。如果裝配不當則可能給供料機作業造成不利影響，或影響部件的使用壽命。
一、料碗的更換：
更換料碗必須停止供料機，將沖頭升起100毫米，料筒降至零位以閘住料液，排除勻料筒內玻璃液。料碗應根據制品要求或料碗磨損情況進行更換，新的料碗需預熱，將預熱的料碗安裝到料碗鐵殼中，并在料碗與料碗鐵殼之間隙處密實的填滿絕熱材料。在安裝中不得使料碗上沾有油垢，以免使玻璃液產生氣泡，影響制品質量，最后將料碗及料碗鐵殼端正的安裝在料碗托架上，此時應檢查料碗與料盆接縫處是否己將玻璃殘渣清除干凈，否則裝配后的料
二、勻料筒的更換：
當勻料筒不能閘住玻璃液時應當更換新的勻料筒，新勻料筒使用前必須預熱，預熱要求與沖頭相同。取出1日勻料筒時，切勿使勻料筒上沾著的玻璃液沾道料盆上。其更換順序如下：
1．停止供料機；
2．將勻料筒降至料盆底部，排去料筒內玻璃液后，把勻料機構升至最高位置；
3．卸下沖頭并使其保持一定的溫度；
4．將預熱的勻料筒盡快的裝到供料機上；
5．裝上沖頭；
6．開機。
三、料盆的更換：
新料盆使用前需預熱，溫度不要太高，以溫?zé)岫粻C手為宜，更換順序如下：
1．完全停止料盆加熱系統；
2．停止供料機，封住流料孔，小心取出熱電偶及加熱元件；
3．卸下沖頭及勻料筒；
4．卸下料盆蓋及元件磚，將其放于靠近窯爐的地方以避免過快的冷卻而破裂；
5．當玻璃液稍冷時，將料盆中的玻璃液推到料道之中，使之保持在距料盆端100毫米處并使玻璃液在此冷固不動。根據實際情況也可將料盆中玻璃液排出料盆；
6．打碎舊料盆，清除料盆貼殼內所有耐火材料；
7．正確安裝預熱過的料盆；
8．在料盆與鐵殼之間填充絕熱材料，切應搗實；
9．在料盆與料道結合處填滿耐火泥。

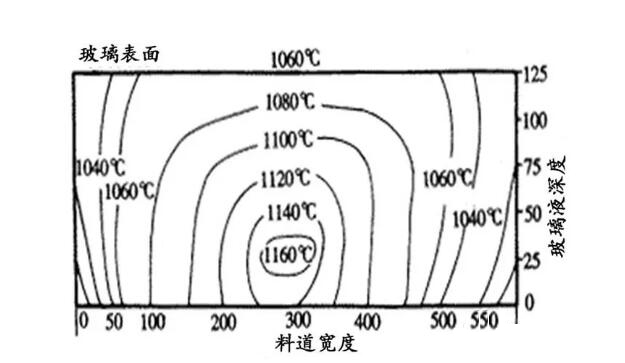

圖33 供料道斷面溫度分布圖
(綠料，天然氣加熱，工作端溫度1270℃，出料量46.6t/d)
介紹一種擁有優異的熱均勻性的供料機
Heye公司所研究和開發的馬達傳動機械，設備所擁有的三塊槳葉可以為玻璃熔體提供攪拌運動，從而使玻璃熔體保持熱均勻性。已經在國際瓶罐玻璃行業得到了廣泛的采用，甚至在沒有采購使用這家德國公司行列式制瓶機械產品的客戶之中，也有一些玻璃瓶罐生產 制造廠商使用了Heye公司所研究和開發的馬達傳動機械。
根據Heye公司的宣傳和介紹，這種馬達傳動機械可以帶來優異的熱均勻性以及最佳的重量一致性。

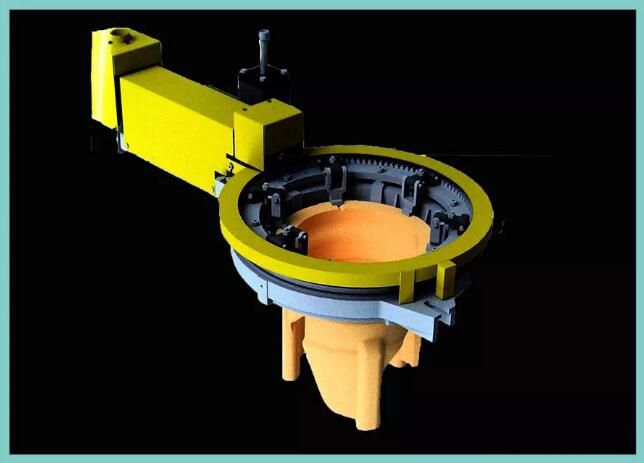

圖34 海葉供料機
這種馬達傳動機械的旋轉運動，可以讓玻璃的熔制具有很好的熱均勻性。該設備的設計可以確保其不但能夠可靠地發揮功效，而且還具有很長的使用壽命。另外，這種馬達傳動機械設備也可以進行改建安裝。
Heye公司馬達傳動機械安裝在窯爐前爐料道之中。通過馬達齒輪環的旋轉運動，該設備所擁有的三塊槳葉可以為玻璃熔體提供攪拌運動，從而使玻璃熔體保持熱均勻性。
與傳統上使用旋轉管這種設計所不同的是這種馬達傳動機械可以確保讓玻璃熔體具有高質量的熱均勻性。
這種馬達所產生的運動通過斜齒輪的作用后偏轉了90度，從水平方向轉向徑向運動，所以，鏈齒輪最后執行的是旋轉運動。

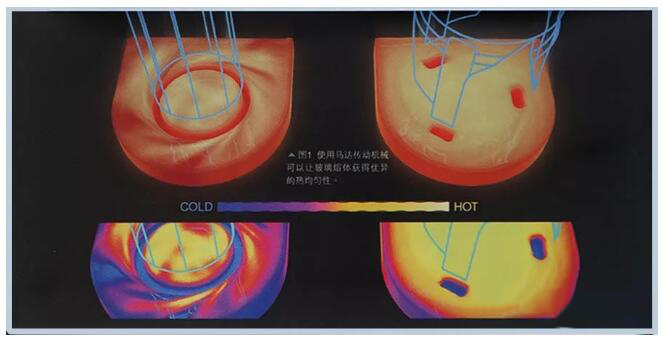

圖35 使用馬達傳動機械可以讓玻璃熔體獲得優異的人為均勻性
控制伺服馬達運動的是Heye公司所生產和提供的Simotion Servodrive伺服驅動器，其中使用了來自西門子公司的Simotion多軸驅動系統。由于這個伺服驅動器不但擁有優質可靠的電子元器件，而且還使用了緊湊型的伺服馬達以及結實可靠、功能強大的角度傳感器，從而可以讓整個伺服驅動器能夠一刻不停地、可靠地操作和運行。
有的這些可運動零部件都安裝在一個可拆卸的安全室的后面。這個馬達傳動機械的驅動是通過扭矩力來進行控制的，如果發生破損情況；該系統能夠停止工作。
使用馬達傳動機械具有很多好處，例如，可以使玻璃熔體擁有很好的熱均勻性，可以使玻璃熔體的質量分布高度均勻，還可以調節轉動速度，能夠改變旋轉方向。除此之外，馬達傳動機械還可以提供很高的使用壽命，馬達部件的旋轉也很均勻，并且還可以調整高度，將整個機械部件封裝在一個空間之中。在Heye公司的網站上面，可以觀看馬達傳動機械的三維顯示詳細情況，可以把該設備的各種優點表現得淋漓盡致。

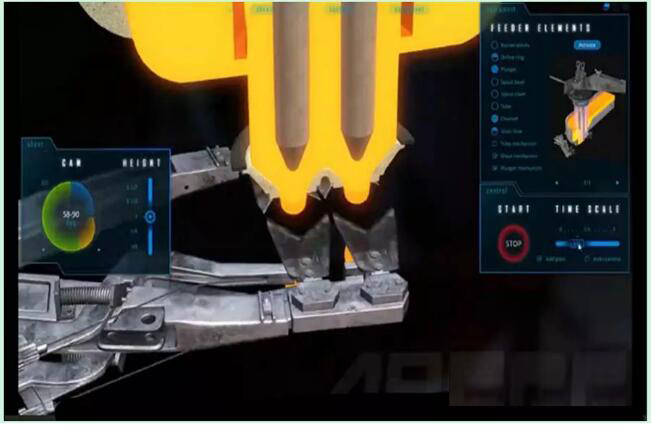

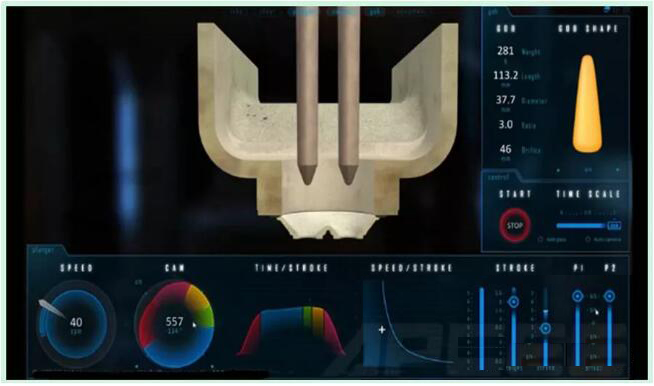

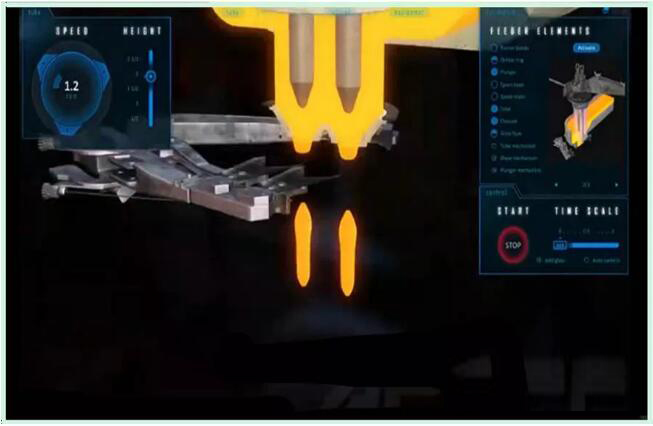

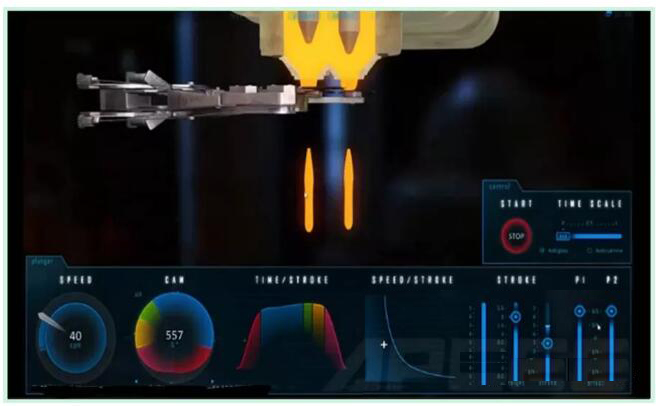

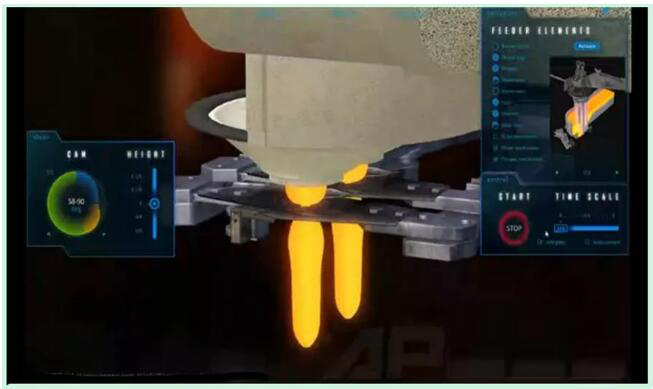

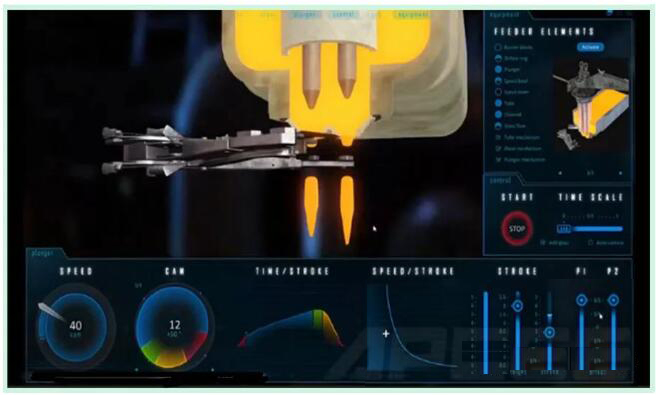

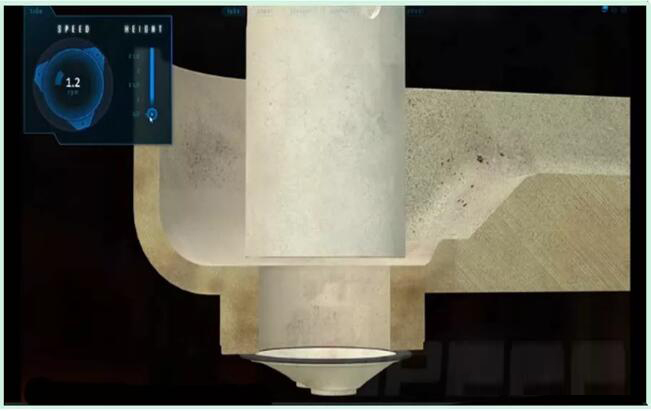

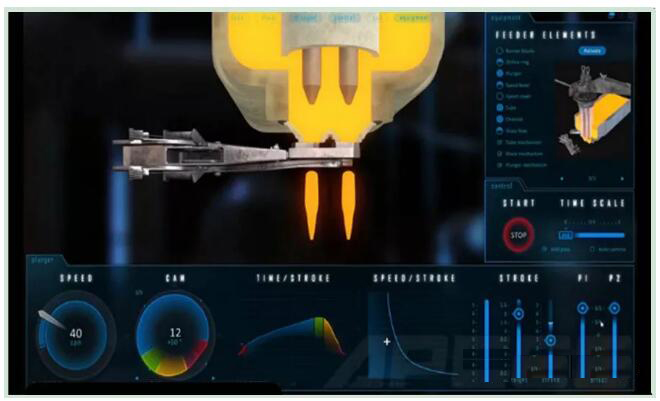

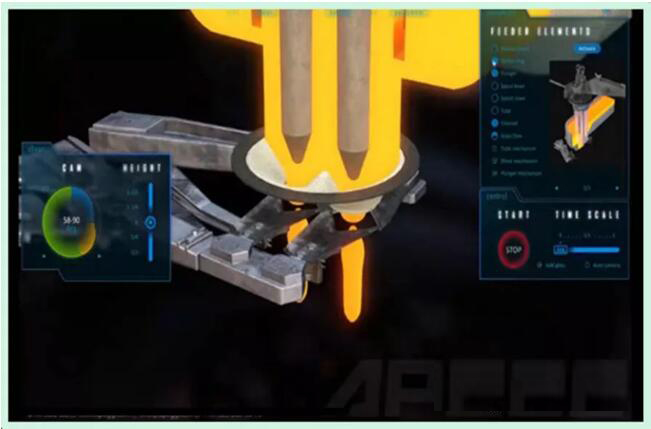

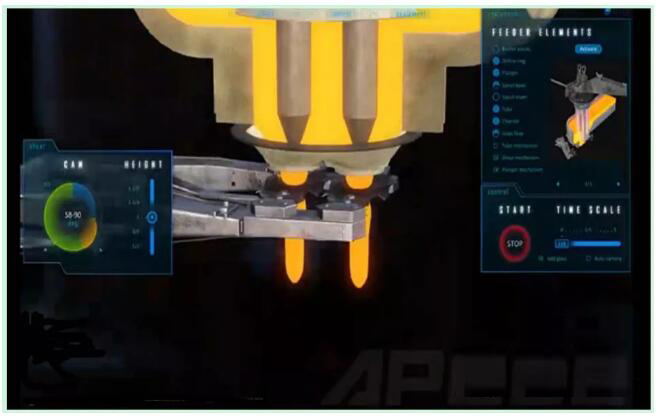

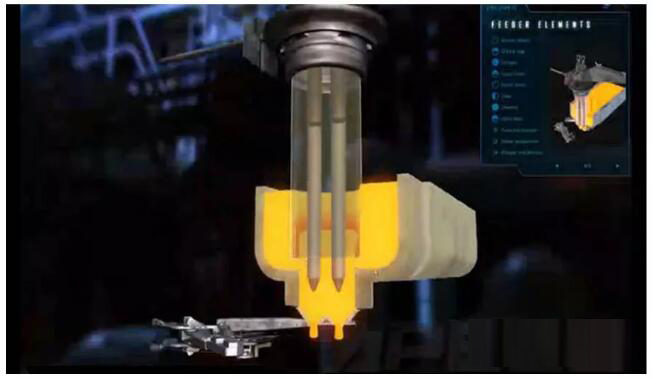

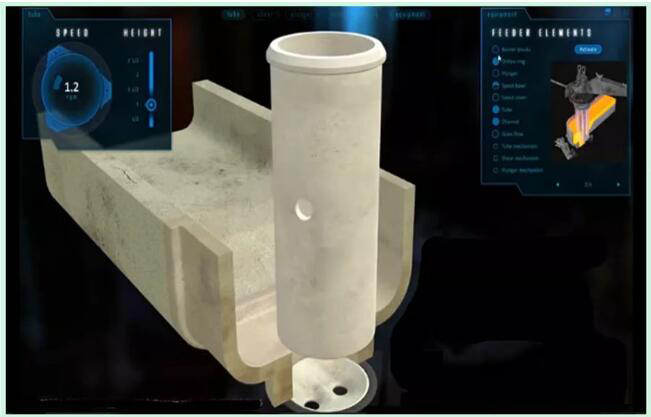

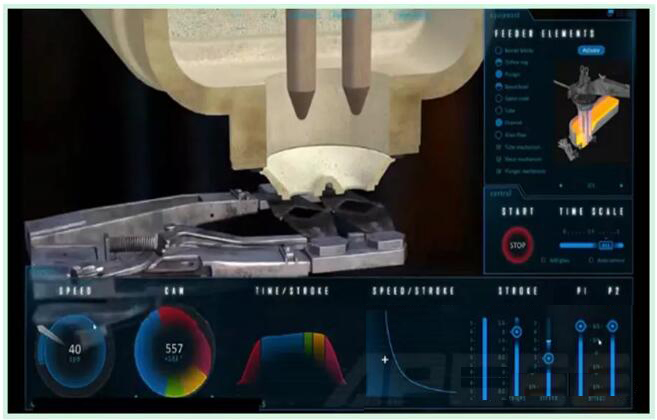

附：玻璃液雙滴料供料機操作視頻截圖
