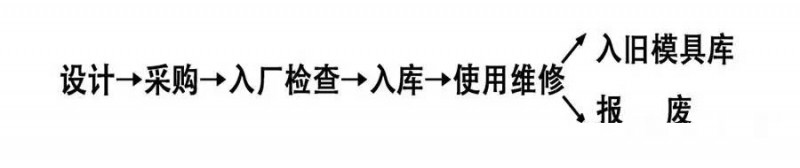

1.1 模具管理流程如下：
1.2 模具設計模具設計人員根據與客戶簽定的合同協議和有關的標準，進行產品和模具設計。
設計時需要考慮的幾個因素
1.2.1產品設計：
造型美觀，便于灌裝、運輸、拿放。穩定度要高，在生產使用過程中不易傾倒。瓶子的形狀盡量能使熔融的玻璃料均勻分布，盡量避免出現尖角。
設計時還要考慮客戶的灌裝情況，上高速灌裝線的瓶子，產品要適應高速灌裝的需要。
產品檢驗使用自動檢驗機的，產品的標識位置，模碼位置，凸出或者凹入的圖案、字樣等要避開檢驗機鏡頭的掃描，以免被檢驗機當成缺陷剔除。機識模碼的位置和形狀嚴格按檢驗機的要求設計。
回收瓶和耐內壓力要求高的瓶，瓶壁要厚，非回收瓶重量盡可能的輕一些。
1.2.2模具設計
模具設計是一項復雜的工作，目前模具設計在很大程度上根據經驗。特別是初型模的設計，很難用數學公式來確定，要設計出合理的初型模，設計人員必須考慮玻璃的料性，玻璃在模內的分布情況，制瓶工藝等一系列復雜因素，一個合格的設計人員必須具有豐富的理論知識和經驗。
國外已開發出模具設計軟件，它可以模擬瓶子的成形過程從而提高模具設計的精確性，縮短設計時間。
應采用標準化設計，它可以降低成本，提高效率。
模具的加工精度以能保證瓶子生產要求的精度即可，過分要求加工精度，會過多地提高成本。
1.2.3模具標識
所有模具都要刻印圖號，對開模具還要刻印配對號。
成模內腔應刻上模號、廠標，啤酒瓶要按國家標準刻上“B”和年、季度標識。使用自動檢驗機的產品，成模內腔還要刻上機識模號。再細一點還可以刻上容量、灌裝高度、產品編號、模具的使用機型、生產機臺等。
1.2.4模具材料
模具直接與高溫玻璃相接觸，傳導玻璃熱量，其材質的優劣直接影響制品的質量和模具的壽命。
模具材料應滿足以下各項要求：
①材質致密，加工性能良好，特別是與熱玻璃接觸部位要有急冷層
②導熱性能好，較低的熱膨脹系數和良好的熱穩定性。
③化學穩定性好，抗氧化能力強。
④耐磨性好，具有一定的硬度。
⑤具有較高的粘附溫度。
目前應用最廣泛的模具材料是合金鑄鐵，含有鎳、鉻、銅、釩等合金成分。近年來隨著制瓶機機速的提高，導熱性能良好的銅基合金材料開始使用，這種材料具有導熱率高、耐侵蝕性強，使用壽命長等優點。
1.2.5模具的噴焊選擇
一件模具可能因局部的損壞而報廢，加強易損部位的保護會延長模具的整體的壽命。經常采用的方法是在易損部位噴焊，噴焊材料是鎳基合金，硬度可達RC30～RC40。
噴焊模具的優點是提高產品質量，延長模具壽命，減少模具更換次數。其缺點是費用較高。
噴焊模具適用于大批量生產和多工位制瓶機使用。
1.3 采購玻璃模具是玻璃廠使用的專用商品，它不是標準件可以隨處買到，必須到專業生產廠家采購，其質量的好壞直接決定產品質量、模具的壽命和生產成本。因此玻璃廠都將它作為A類物資進行采購。
1.3.1選擇分供方
生產產玻璃模具的廠家較多，其材質，加工，精度，交貨時間，價格，售后服務等各不相同。選擇模具廠家要考慮各種因素。
① 企業的產品定位
如果企業將產品定位于高質量高附加值上，就要選用國內產品質量較好的模具廠家，或者進口國外高質量的模具。
如果企業的產品高、中、低擋都有，選擇的模具廠家也可以分為高、中、低檔。使用高檔模具生產低檔產品，會提高低檔產品的成本。
②產品的定貨數量
如果定貨數量大，就能夠最大限度地發揮模具的使用價值，應選模具材質好，使用壽命長的模具，反之，可選用質量稍差的模具。例如某企業接到一批1000萬只瓶子的定貨合同，這時可選用材質好的高檔模具，如果全套模具費用10萬元能生產1000萬只瓶子，則每只瓶子的模具費用僅有1分錢。如果是10萬只瓶子，則每只瓶子的模具費用為1元錢。
1.3.2采購人員
由于模具的特殊性，模具采購人員除了要有一般采購員應具備的素質外，還要有模具和玻璃生產方面的專業知識。
① 了解瓶子的生產過程，知道模具的各個部分在生產過程中所起的作用。
② 懂機械加工，明白模具圖紙，對不同瓶形的模具知道加工的難易程度，以便合理定價。
③ 了解模具檢查和模具維修過程。
1.一整套全機使用的模具其采購數量依據制瓶機工位數、產品定貨數量、模具維修和使用情況等因素來確定。一般大件模具數量為制瓶機工位數的1.5～2倍，初模數量比成模數量多10～15%。
總之，模具采購的原則是：滿足客戶需要，滿足生產需要，減少模具費用。
1.4 入廠檢查新模具入廠需帶有模具合格證和模具檢驗報告。
檢驗員按照?qǐng)D紙全數檢查入廠模具，成型模和初型模要檢查水容量值。為保證模具的互換性檢驗員應配備各種量規和量具。檢查完成后，檢驗員填寫模具檢驗報告單，合格模具入模具庫，不合格模具交采購部門退回模具生產廠家。
1.5 模具庫管理很多玻璃生產廠家產品品種較多，模具有幾百種甚至上千種，模具庫的管理也很重要。
模具庫分新模具庫和舊模具庫，模具庫應做到貨架整齊，標識牌清楚，詳細。因模具重量較重，有條件的廠家模具庫可配備專用設備，能快速方便地存取模具。
模具入庫后，管理員先進行防銹處理，然后上貨架，并登記在模具入庫臺帳上，新模具入庫要記錄模具名稱、圖號、數量、入庫日期、產地等，同時將這些信息制成標識牌掛到貨架上。維修好的舊模具入庫應在維修卡片上注明使用次數，每次使用的起止時間等。
倉庫管理員要定期將模具庫存數量上報模具采購計劃制定部門。
1.6 模具的使用模具的損壞大多是由于使用不當造成的，使用模具的每一位員工都應該熟悉模具的正確使用方法。
1.6.1預熱
模具在使用前進行預熱處理,使用預熱后的模具可以快速達到模具溫度平衡點,生產出合格產品,減少模具夾初坯的次數,減輕模具的損壞,不預熱的模具溫度低,模具潤滑劑不易粘附,造成初坯成型不好,經常被模具夾住,往往還沒有進入正常生產模具已損壞。
1.6.2安裝
模具各部件有規定的配合,安裝時要輕拿輕放,正確安裝,保證各模具間配合良好,如果安裝不當,會使模具開合不暢,產品產生質量缺陷,并過早損壞模具。
安裝模具要用專用提手和夾具,若堅固程度不夠,會造成模具脫落,損傷模具、機器和人員。
1.6.3搬運
模具搬運不當會造成內腔表面、棱角及合縫面損傷。
模具應以閉合狀態搬運，最好使用鎖緊夾具。根據各種模具的形狀制造專用模具運送車。
1.6.4潤滑
模具的潤滑是為了防止高溫玻璃料與模具接觸表面發生粘附，減少模具的磨損，加強模具運轉的平穩性，減少制品缺陷，提高瓶罐的光潔度。
模具的潤滑是玻璃生產過程中的重要環節。模具與潤滑劑的關系就如同馬與鞍的關系，好的模具配上好的潤滑劑才能發揮出高檔模具的效果，生產出高質量的瓶子。
潤滑劑的使用方法也很重要，涂敷過量，會造成模具積垢過多，影響模具散熱和瓶罐的表面光潔度，還會造成浪費。通常是用一把特制的球形或者圓柱形棉絲刷蘸取少許潤滑劑，擰干，在模具表面均勻地涂敷，涂層厚度控制在0.05mm～0.1mm之間，正常生產時應按規定的間隔時間涂敷。
國際上較先進的潤滑方法是模具預涂，它能延長模具在制瓶機上的使用時間，減少涂敷次數，便于成型操作，提高制品的光亮度。
1.6.5模具的冷卻
瓶子的成型過程就是玻璃料的冷卻過程，甚至有人說瓶子的成型工藝就是冷卻工藝，可見冷卻的重要性。玻璃料的冷卻是靠模具的冷卻來實現的，模具的冷卻狀況對于提高產品質量和生產機速都有重要影響。
模具過熱，產品會產生熱裂紋，熱粘連，玻璃粘附于模壁；過冷，產品會產生冷斑、成型不好等缺陷。
模具冷卻原則是：溫度高的部位加強冷卻，溫度低的部位少冷卻，甚至保溫。
模具的冷卻系統一直在不斷改革，有水冷，側風冷，垂直冷卻等。以垂直冷卻效果最好，它可以使模具均勻冷卻。
單滴機使用的整體式夾鉗，抱合面積較大，嚴重影響模具的冷卻效果。國內一些廠家已開始改進，如改成上、下鉗板式抱合，改成垂直冷卻方式等。
1.6.6模具的排氣和真空
玻璃料進入模腔后，要和模壁緊密接觸，就必須排出模具內的空氣，排氣不好容易造成各種缺陷，如瓶口不足、瓶身成型不良、瓶子容量減小等。
排氣的方法一般是在模具內加工排氣槽，排氣孔。真空起強制排氣和輔助成型的作用，適用于輕量薄壁，高機速的產品。
初坯在成型模內成型時，是自下而上貼緊成模內腔，排氣孔一般分布在成模內腔的中上部，直徑一般在0.4mm～1.2mm之間，中部的直徑較小，上部的直徑較大，溫度高的部位孔徑小，溫度低的部位孔徑大，以既滿足排氣要求，又不影響產品外觀質量為原則。
1.6.7模具的使用壽命
模具壽命是一個相對數值，它取決于對瓶子的質量要求。例如高檔酒瓶、化妝品瓶對產品外觀要求較高，其模具壽命較低；低檔普通白酒瓶?jī)r(jià)格低，質量要求也很低，其模具使用壽命可以很長。生產高質量瓶子的企業報廢的模具，在一些低水平的企業仍可使用。所以其使用壽命很難統一劃定，它與用戶對瓶子的質量要求和制瓶廠對產品和模具的質量要求有關。影響模具壽命的因素主要有：
① 模具材質和加工精度
② 產品的質量標準
③ 搬運、安裝和更換模具
④ 更換產品的次數
⑤ 清洗方法
⑥ 維修工藝
⑦ 使用方法
目前國內各制瓶廠模具的使用壽命差別較大，一般為10萬次～60萬次，平均水平為初模30萬次，成模35萬次。國外較先進的銅合金模具壽命可達200多萬次。
1.7 模具的報廢以上談到影響模具壽命的因素很多，各玻璃廠模具壽命的差別很大，報廢標準也不相同，企業在制定模具報廢標準時應考慮以下因素：
① 企業產品的定位，包括高、中、低檔
② 用戶對產品質量的要求
③ 采購模具的質量標準
④ 本企業對模具的維修能力，使用情況模具的使用過程可以分成三個時期：

2 模具的維修工藝模具的使用過程可以分成三個時期：

① 新模期 也可稱為磨合期。新模第一次上機使用，各部分之間的配合未進入最佳狀態，產品外觀較好，但成品率不是很高。
② 使用期 模具經過一段時間磨合后進入使用期，這一時期模具各部分開合順利，運轉平穩，產品質量達到最佳，成品率也最高。
③ 使用末期模具經過多次使用、維修后，模具磨損越來越重，產品質量下降，容量增大，成品率降低，這一時期稱為使用末期。
模具進入使用期后要經過多次維修。模具維修在驛模具修復的同時，也會使其型腔產生磨損，如維修不當會大大縮短模具使用期，使高檔模具很快變?yōu)榈蛽跄＞?。模具維修就是最大程度地恢復模具，減少維修磨損，最大限度地延長模具使用期。
模具維修是提高產品質量，延長模具壽命的重要環節。
2.1 人員配置模具維修部門人員配置：部門領導、模具管理員、模具檢驗員、模具維修員、巡檢員、拋光員、清潔員、噴焊工等。
模具維修是技術性較強的工種，維修人員應按計劃進行培訓。除具備鉗工、氣焊工方面的技能外，還要掌握制瓶生產方面的專業知識，如制瓶的各個過程，模具所起的作用因模具原因造成的產品缺陷等。
2.2 建立模具檔案新模具從模具庫提出后，模具管理員要填寫模具維修卡片，對每副模具進行跟蹤記錄，內容包括：重要部位尺寸值、水容量值、上機時間、上機次數、維修者姓名、維修部位、報廢時使用壽命等。

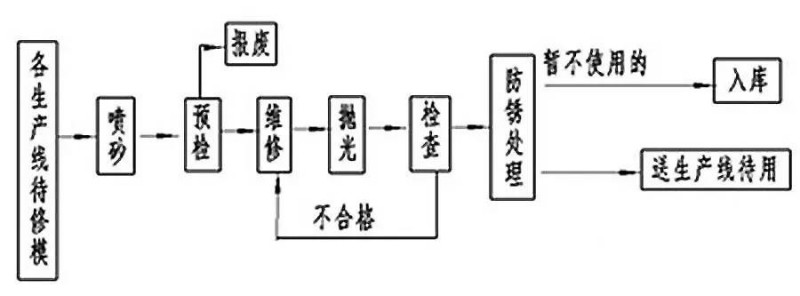

2.3模具維修流程

2.3.1回收
模具回收人員按時間到機臺回收換下的待修模具。
2.3.2清洗
模具使用后會被油污、積碳層、模具表面氧化層等污染，清洗的過程就是去除這些污染物。
常用的清洗方法有：
① 用金剛砂布手工清理
② 干法噴砂
采用壓縮空氣把微細的磨料（如玻璃微珠和細砂粒）噴射到模具表面，清理模具內污物，此法清理速度快，但要注意粉塵污染。
③ 濕法噴砂
原理與干法噴砂相同，只是磨料載體使用液體，此法無粉塵污染，對模具磨損較小，清洗效果較好，但速度稍慢。
④ 化學清洗
使用堿性溶液清除油脂，再用酸浴清除氧化皮。
⑤ 化學和超聲波綜合清洗法
綜合采用化學清洗、水洗和超聲波裝置的一種方法，清洗過程不會損傷模具。
目前采用較多的是干法噴砂法和濕法噴砂法。
2.3.3預檢
模具清洗后，由模具檢驗員按模具報廢標準進行檢驗，能修復使用的模具要填寫維修單，注明維修部位，交維修人員修理。報廢的模具打上報廢標記，存放于報廢區。對大件模具如成模、底模、初模等盡量不要單件報廢，盡可能的修復使用。
2.3.4維修
維修人員按照模具維修單的要求對模具進行修復。
2.3.4.1對磕碰損傷的部位要進行噴焊修補，噴焊前將需要修補的部位用砂輪、砂布、銼刀等進行表面處理，防止噴焊不牢。噴焊部位較大時，模具整體應進行預熱。
2.3.4.2噴焊完成降溫后，用砂輪或手工加工修理。修復時先修平噴焊部位，修研合縫面間隙，再修理各配合部位，修合縫刃時需兩半模對齊修復，以免錯縫。
2.3.4.3疏通成型模的排氣孔或真空孔。
2.3.4.4修理好的模具經維修工自檢后送拋光機進行拋光處理。
2.3.5拋光
拋光質量主要取決于模具材質，舊模具拋光后其光潔度稍低于新模具的光潔度。
拋光量應控制在適當?shù)姆秶＿^(guò)大則模具損耗大，降低模具使用壽命；過小則模具光潔度不夠，影響瓶子的外觀質量。
2.3.6檢查
模具檢驗員依據模具檢驗標準對維修好的模具逐件檢查。對維修不合格但能修復的返回維修員繼續維修，對維修不合格又不能修復的做報廢處理。檢查項目有：
① 各配合面的檢驗，包括合縫面和各模具之間的配合間隙。
② 各配合尺寸的檢驗。
③ 水容量的檢驗。成模、初模使用一段時間后要進行水容量檢驗，對容量較大的可減少使用次數或暫停使用，超過報廢標準的做報廢處理。
檢查結束后，檢驗員要填寫模具維修卡片、模具報廢單等。
2.3.7模具維修應注意的問題
2.3.7.1保證成、初模合縫面膨脹間隙
成、初模在受熱和受夾緊力時，在兩半模的配合面上將產生熱膨脹變形，會使上、下端合縫處不能很好貼合，造成產品?？p線過大。模具設計時，合縫面留有足夠的膨脹間隙，維修工在修合縫面時很容易使膨脹間隙變小，甚至使膨脹間隙消失。因此維修工在維修時一定要保證合縫面的膨脹間隙。如膨脹間隙減小，手工無法修復可送模具加工廠用數控機床修復。
2.3.7.2成模使用末期，底刃尺寸變化較大，造成與底模刃結合處產生較大間隙，可采用一模配一底，即底模不互換通用的方法。
2.3.7.3模具使用一段時間后，特別是使用末期，許多接刃尺寸、配合尺寸超出公差范圍，嚴重影響產品質量，靠維修工無法修好，這時可考慮噴焊后上機床或送模具廠修復。如成、初模兩端的接刃，成、初模上下鉗板接觸處，底模、悶頭接刃，初模抱合口模的部位。
2.3.7.4成模內腔帶有產品標識、機識模碼、商標、圖案、字樣等凹入或凸出的部位維修時一定要小心仔細，避免因此處的損壞造成模具報廢。
